新晨陽電感在制造工藝中的分配類型

文章出處：作者：人氣：-發表時間：2015-06-11 16:36:00

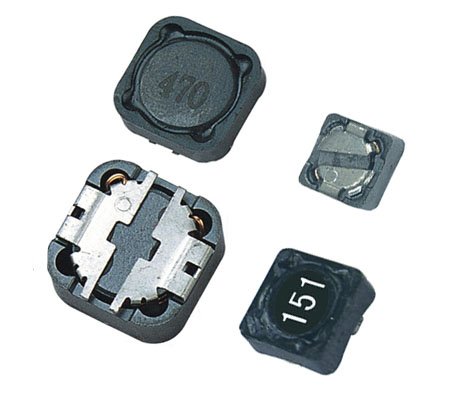

什么叫電感？電感是是閉合回路的一種屬性。當線圈通過電流后，在線圈中形成磁場感應，感應磁場又會產生感應電流來抵制通過線圈中的電流。這種電流與線圈的相互作用關系稱為電的感抗，也就是電感。電感類產品有很多，比如貼片電感、功率電感等等。而電感可以按不同的類型和用途進行分配，比如按結構分類、按工作頻率分類、按制造工藝等等。下面我們主要來看看電感在制造工藝上如何分配。

　　電感從制造工藝來分，片式電感器主要有4種類型，即繞線型、疊層型、編織型和薄膜片式電感器。常用的是繞線式和疊層式兩種類型。前者是傳統繞線電感器小型化的產物；后者則采用多層印刷技術和疊層生產工藝制作，體積比繞線型片式電感器還要小，是電感元件領域重點開發的產品。

　　1. 繞線型

　　它的特點是電感量范圍廣（mH~H），電感量精度高，損耗小（即Q大），容許電流大、制作工藝繼承性強、簡單、成本低等，但不足之處是在進一步小型化方面受到限制。陶瓷為芯的繞線型片電感器在這樣高的頻率能夠保持穩定的電感量和相當高的Q值，因而在高頻回路中占據一席之地。 TDK的NL系列電感為繞線型，0.01~100uH,精度5%,高Q值，可以滿足一般需求。 NLC型適用于電源電路，額定電流可達300mA;NLV型為高Q值，環保（再造塑料），可與NL互換；NLFC 有磁屏，適用于電源線。

　　2. 疊層型

　　它具有良好的磁屏蔽性、燒結密度高、機械強度好。不足之處是合格率低、成本高、電感量較小、Q值低。它與繞線片式電感器相比有諸多優點：尺寸小，有利于電路的小型化，磁路封閉，不會干擾周圍的元器件，也不會受臨近元器件的干擾，有利于元器件的高密度安裝；一體化結構，可靠性高；耐熱性、可焊性好；形狀規整，適合于自動化表面安裝生產。 TDK的MLK型電感，尺寸小，可焊性好，有磁屏，采用高密度設計，單片式結構，可靠性高；MLG型的感值小，采用高頻陶瓷，適用于高頻電路；MLK型工作頻率12GHz,高Q,低感值（1n~22nH）

　　3. 薄膜片式

　　具有在微波頻段保持高Q、高精度、高穩定性和小體積的特性。其內電極集中于同一層面，磁場分布集中，能確保裝貼后的器件參數變化不大，在100MHz以上呈現良好的頻率特性。

　　4. 編織型

　　特點是在1MHz下的單位體積電感量比其它片式電感器大、體積小、容易安裝在基片上。用作功率處理的微型磁性元。
