貼片電容的極性判別
文章出處：作者：人氣：-發表時間：2016-03-21 15:56:00

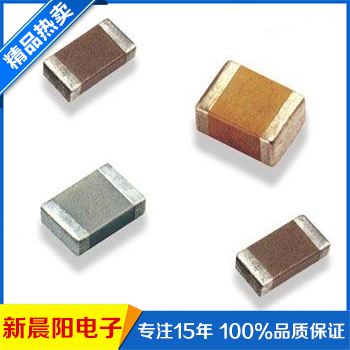

貼片電容有著各式各樣的種類，電容器以生產材料可劃分為陶瓷電容器、鉭電解電容器、鋁電解電容器等，特別是多層陶瓷電容器，體積雖小但容量大，經常被用于去藕、電源電壓的平滑化、濾波等各種電路中，最近已成了提升手機、電視機性能所不可缺少的元件。
貼片電容的極性不可接反,在不知道極性的情況下,我們可用萬用表的電阻擋測量電解電容其極性，只有電解電容的正極接電源正,負端接電源負(電阻擋時的紅表筆)時,電解電容的漏電流才小反之,則電解電容的漏電流增加。測量貼片電容時,先假定某極為“+”極,讓其與萬用表的黑表筆相接,另一電極與萬用表的紅表筆相接,記下表針停止的刻度(表針靠左阻值大),然后將電容器放電(既兩根引線碰一下),兩只表筆對調,重新進行測量，兩次測量中,表針最后停留的位置靠左(阻值大)的那次,黑表筆接的就是電解電容的正極。
此文關鍵字：貼片電容
