陶瓷電容器供應商 陶瓷電容器的結構與特點
文章出處：作者：人氣：-發表時間：2015-07-14 15:31:00
瓷介電容又稱為陶瓷電容器，它是以陶瓷為介質，涂敷金屬薄膜(通常為銀)經高溫燒結而形成電極，再在電極上焊上引出線，外表涂以保護磁漆，或用環氧樹脂包封,即成為瓷介電容。作為瓷介電容介質的陶瓷材料是由各種原料按照不同的配方經高溫燒結后制成的。陶瓷材料配方不同，它的電性能也不同。利用這一點，就可以制造出各種不同介電常數和不同溫度系數的電容器，以滿足不同的使用要求。
瓷介電容的結構與特點
瓷介電容中常用的陶瓷介質材料有以下三類:
Ⅰ型電容器陶瓷:它的介電常數一般小于100，電氣性能穩定，基本上不隨溫度、電壓、時間的改變而變化，屬超穩定、低損耗的電容器介質材料，常用于對穩定性、可靠性要求較高的高頻、超高頻、甚高頻的場合。
Ⅱ型電容器陶瓷:它的介電常數一般大于1000 ，電氣性能較穩定，適用于隔直、耦合、旁路及對可靠性要求較高的中、低頻場合。Ⅱ型電容器陶瓷:它具有很高的介電常數，廣泛應用于對容量穩定性和損耗要求不高的場合。

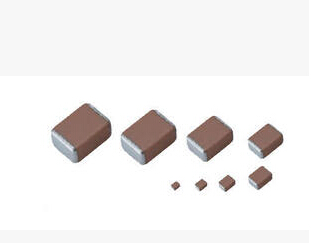

以鈮鎂酸鉛為主的陶瓷材料為介質的電容器被稱為獨石瓷介電容，它由多層片狀陶瓷膜疊起來燒結而成。由于它的每片陶瓷膜很薄，因此具有容量大、體積小的特點。
瓷介電容具有以下特點:
①由于電容器的介質材料為陶瓷，所以耐熱性能良好，不容易老化。
②瓷介電容能耐酸堿及鹽類的腐蝕，抗腐蝕性好。
③低頻陶瓷材料的介電常數大，因而低頻瓷介電容的體積小、容量大。
④絕緣性能好，可制成高壓瓷介電容器。
⑤高頻陶瓷材料的損耗角正切值與頻率的關系很小，因而在高頻電路可選用高頻瓷介電容。
⑥價格便宜，原材料豐富，適宜大批量生產。
⑦瓷介電容的電容量較小，機械強度較低。
瓷介電容的品種很多，按介質材料可分為高介電常數電容器和低介電常數電容器;按工作頻率可分為高頻瓷介電容器和低頻瓷介電容器;按工作電壓又可分為高壓瓷介電容器和低壓瓷介電容器。瓷介電容器的外形結構也是多種多樣的，常見的有圓片形、管形、穿心式、筒形以及疊片式等。
