如何選用濾波電解電容器
文章出處：作者：人氣：-發表時間：2016-08-19 10:02:00
濾波電解電容在開關電源中起著非常重要的作用，如何正確選擇濾波電容，尤其是輸出濾波電容的選擇則是每個工程技術人員都十分關心的問題。
50Hz工頻電路中使用的普通電解電容器，其脈動電壓頻率僅為100Hz，充放電時間是毫秒數量級。為獲得更小的脈動系數，所需的電容量高達數十萬uf，因此普通低頻鋁電解電容的目標是以提高電容量為主，電容器的電容量，損耗角正切值以及漏電流是鑒別其優劣的主要參數，而開關電源中的輸出濾波電解電容器，其鋸齒波電壓頻率高達數十KHz，甚至是數十MHz，這時電容量并不是其主要指標，衡量高頻鋁電解電容器優劣的標準是“阻抗-頻率”特性，要求在開關電源的工作頻率內要有較低的等效阻抗，同時對于半導體器件工作時產生的高頻尖峰信號具有良好的濾波作用。
普通的低頻電解電容器在10KHz左右便開始呈現感性，無法滿足開關電源的使用要求，而開關電源專用的高頻鋁電解電容器有四個端子，正極鋁片的兩端分別引出作為電容器的正極，負極鋁片的兩端也分別引出作為負極，電流從四端電容的一個正端流入，經過電容內部，再從另個一正端流向負載；從負載返回的電流也從電容的一個負端流入，再從另一個負端流向電源負端。
新晨陽電子連續專注貼片電容16年,質量卓越、交期快、免費送樣包郵、貼心的服務、選擇新晨陽電子,將成為您成功一大步。
全國咨詢熱線：4000-990-968
下一篇：貼片電感的兩個基本功能上一篇： 貼片電阻的封裝和精度
相關資訊
推薦產品

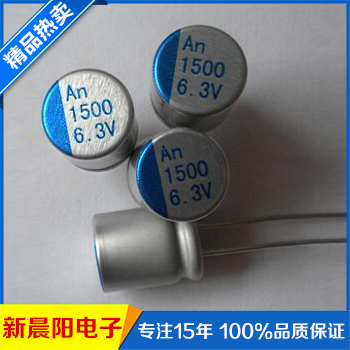

- 固態鋁電解電容
