電源往往是我們在電路設計過程中最容易忽略的環節。其實，作為一款優秀的設計，電源設計應當是很重要的，它很大程度影響了整個系統的性能和成本。

　　這里，只介紹一下電路板電源設計中的電容使用情況。這往往又是電源設計中最容易被忽略的地方。很多人搞ARM，搞DSP，搞FPGA，乍一看似乎搞的很高深，但未必有能力為自己的系統提供一套廉價可靠的電源方案。這也是我們國產電子產品功能豐富而性能差的一個主要原因。

　　1 電容的重要參數

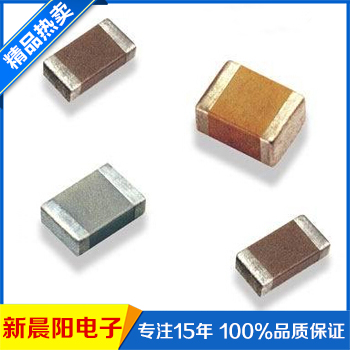

　　好了，言歸正轉，先跟大家介紹一下電容。首先對電容品牌有一個大概的了解，市面上的國產電容有新晨陽貼片電容、風華電容等品牌，以及國外進口的品牌。

　　大家對電容的概念大多還停留在理想的電容階段，一般認為電容就是一個C。卻不知道電容還有很多重要的參數，也不知道一個1uF的瓷片電容和一個1uF的鋁電解電容有什么不同。

　　實際的電容可以等效成下面的電路形式：

　　C：電容容值。一般是指在1kHz，1V等效AC電壓，直流偏壓為0V情況下測到的，不過也可有很多電容測量的環境不同。但有一點需注意，電容值C本身是會隨環境發生改變的。

　　ESL：電容等效串聯電感。電容的管腳是存在電感的。在低頻應用時感抗較小，所以可以不考慮。當頻率較高時，就要考慮這個電感了。舉個例子，一個 0805封裝的0.1uF貼片電容，每管腳電感1.2nH，那么ESL是2.4nH，可以算一下C和ESL的諧振頻率為10MHz左右，當頻率高于 10MHz，則電容體現為電感特性。

　　ESR：電容等效串聯電阻。無論哪種電容都會有一個等效串聯電阻，當電容工作在諧振點頻率時，電容的容抗和感抗大小相等，于是等效成一個電阻，這個電阻就是ESR。因電容結構不同而有很大差異。鋁電解電容ESR一般由幾百毫歐到幾歐，瓷片電容一般為幾十毫歐，鉭電容介于鋁電解電容和瓷片電容之間。
