安規電容的常用知識
文章出處：作者：人氣：-發表時間：2016-02-29 17:25:00

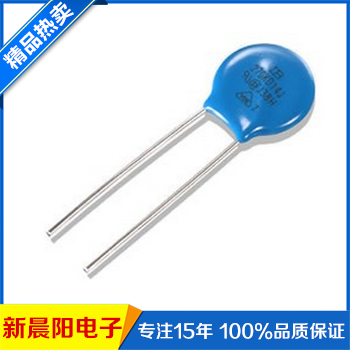

安規電容是指用于這樣的場合，即電容器失效后，不會導致電擊，不危及人身安全. 它包括了X電容和Y電容。 x電容是跨接在電力線兩線（L-N）之間的電容，一般選用金屬薄膜電容；Y電容是分別跨接在電力線兩線和地之間（L-E，N-E）的電容，一般是成對出現。基于漏電流的限制，Y電容值不能太大，一般X電容是uF級，Y電容是nF級。X電容抑制差模干擾，Y電容抑制共模干擾。
安規電容安全等級
安規電容安全等級 應用中允許的峰值脈沖電壓過電壓等級（IEC664）
X1 >2.5kV ≤4.0kV Ⅲ
X2 ≤2.5kV Ⅱ
X3 ≤1.2kV ——
安規電容安全等級 絕緣類型 額定電壓范圍
Y1 雙重絕緣或加強絕緣 ≥ 250V
Y2 基本絕緣或附加絕緣 ≥150V ≤250V
Y3 基本絕緣或附加絕緣 ≥150V ≤250V
Y4 基本絕緣或附加絕緣 <150V
Y 電容的電容量必須受到限制，從而達到控制在額定頻率及額定電壓作用下，流過它的漏電流的大小和對系統EMC性能影響的目的。GJB151規定Y電容的容量應不大于0.1uF。Y電容除符合相應的電網電壓耐壓外，還要求這種電容器在電氣和機械性能方面有足夠的安全余量，避免在極端惡劣環境條件下出現擊穿短路現象，Y電容的耐壓性能對保護人身安全具有重要意義。
注意事項
抑制電源電磁干擾用電容器
當在電源跨線電路中使用電容器來消除噪音時，不僅僅只有正常電壓，還必須考慮到異常的脈沖電壓（如閃電）的產生，這可能會導致電容器冒煙或者起火。所以，跨線電容器的安全標準對于在不同國家有嚴格規定，故必須使用經過安全認證的電容器。
